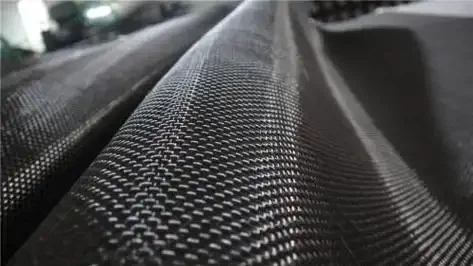

Композиты углеродного волокна стали незаменимыми в аэрокосмической, спортивной оборудовании и промышленном применении благодаря их исключительному соотношению прочности к весу. Чтобы обеспечить оптимальную производительность готовых продуктов, освоение этих пяти критических методов укладки имеет первостепенное значение:
1. Симметричный дизайн укладки
Термическое расширение во время высокотемпературного отверждения может вызвать деформацию в асимметричных прокладках. Реализуйте зеркальные симметричные конфигурации (например, [0 градус /45 градусов /-45 градус /90 градусов] повторяющиеся шаблоны) и проверить конструкции с помощью инструментов моделирования. Производственные данные указывают на то, что симметричные укладки снижают риски деформации более чем на 90%.
2. Стратегическая ориентация волокна
Чрезмерные однонаправленные слои часто приводят к краевому растрескиванию. Лучшие практики включают:
Ограничение последовательных слоев в одном направлении до менее или равных 5
Поддержание большего или равного изменению угла 45 градусов между соседними слоями
Включение угловых слоев (± 45 градусов) по краям
Балансировка 0 степень, ± 45 градусов и ориентация 90 градусов повышает сопротивление расслоению на 40%+.
3. Оптимизация связывания межслойных слоев
Богатые смолы зоны между слоями представляют слабые точки. Рекомендуемые подходы:
Альтернативные углы слоя (4 0% 0 градуса, 60% угловых ориентаций)
Вставьте переходные слои в каждом 4-6 plies
Поддерживать контент смолы при 35-40%
Эта конфигурация демонстрирует 200%+ улучшение межфазной силы.
4. Подкрепление поверхностного слоя
Критические соображения обработки поверхности:
Используйте непрерывную неразрезанную ткань для внешних слоев
Выровнять первичные несущие волокна при ± 45 градусов
Сохранить 10 -миллиметровые неповрежденные края
Тестирование подтверждает угловые поверхностные слои обеспечивают на 130% более высокий ударный сопротивление, чем стандартные макеты.
5. Протокол обеспечения качества
Реализовать трехфазный контроль:
Дизайн: Проверьте последовательности укладки с помощью программного обеспечения для 3D -моделирования
Производство: Обеспечить ± 0. 5 мм Точность с размещением лазера
Осмотр: Обнаружение внутренних недостатков с помощью ультразвукового сканирования
Благодаря достижениям в области автоматизированных систем укладки и технологий мониторинга в реальном времени, внутренние производители в настоящее время получают точность, сравнимую с международными стандартами. Интеграпируя эти принципы с практическим опытом, инженеры могут значительно повысить производительность и механические характеристики компонентов углеродного волокна.
